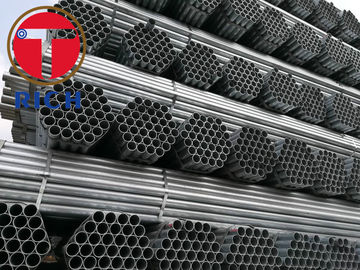

BS 1387 Standard Q195 SS400 Tubo di acciaio galvanizzato saldato a forma rotonda per applicazioni strutturali
Dettagli del prodotto
tubi saldati in acciaio
,tubatura dell'acciaio della saldatura
Il tubo in acciaio zincato saldato BS 1387 è un tubo circolare in acciaio al carbonio destinato al servizio strutturale filettato, saldato e generale. Viene comunemente fornito con estremità lisce, filettate o filettate e con presa e con superficie zincata o nera.
Per un approvvigionamento tecnicamente accurato, le specifiche del tubo e la qualità della materia prima devono essere indicate separatamente.BS 1387 definisce i requisiti del tubo finito, mentre Q195 e SS400 sono designazioni di materiali di base rispettivamente secondo GB/T 700 e JIS G 3101.Non devono essere trattati automaticamente come gradi BS 1387 senza confermare la conformità dimensionale, meccanica, di rivestimento, di filettatura e di test del tubo finito.
| Parametro | Specifica disponibile |
|---|---|
| Tipo di prodotto | Tubo tondo in acciaio al carbonio saldato a resistenza elettrica |
| Norma del tubo | BS 1387:1985 o BS EN 10255 |
| Standard dei materiali di base | GB/T 700, gradi GB/T 1591 legacy o JIS G 3101 |
| Gradi comuni | Q195, Q215A, Q235B, Q345B precedente, SS400 |
| Forma | Girare |
| Diametro esterno | 21,3-323,9 mm per fornitura strutturale commerciale |
| Gamma DE standard BS EN 10255 | 10,2-165,1 mm |
| Dimensione nominale del tubo | Circa 1/2-12 pollici per fornitura commerciale; l'intervallo conforme allo standard deve essere confermato rispetto alla specifica selezionata |
| Spessore della parete | 0,8-12,0 mm disponibili in commercio |
| Tipica serie BS 1387/EN 10255 | Leggero, medio e pesante, a seconda dell'edizione specificata |
| Lunghezza | 1-12 metri; Vengono comunemente specificati 5,8 m, 6,0 m, 6,4 m e 12 m |
| Tolleranza OD | Secondo lo standard e le dimensioni del tubo ordinato |
| Tolleranza sullo spessore della parete | Tipicamente ±10% per tubi saldati serie media EN 10255; disciplina la tabella standard applicabile |
| Rettilineità | Concordato in base all'applicazione; target commerciale ≤2 mm/m dove specificatamente ordinato |
| Condizioni superficiali | Nero, prezincato, zincato a caldo dopo la saldatura, oliato, verniciato o verniciato a polvere |
| Rivestimento in zinco | Rivestimento prezincato in massa o rivestimento a caldo post-fabbricazione secondo le specifiche di acquisto |
| Condizione finale | Liscio, sbavato, smussato, filettato o filettato con presa |
| Trattamento termico | Come saldato, a meno che non sia specificata la normalizzazione, la distensione o un'altra condizione |
| Tipo di saldatura | ERW longitudinale ad alta frequenza |
| Documenti di ispezione | EN 10204 Tipo 2.2 o 3.1 quando richiesto |
| Opzioni di test | Trazione, appiattimento, piegatura, tenuta, correnti parassite, idrostatica, massa del rivestimento, spessore del rivestimento e ispezione della filettatura |
| Percorso di rivestimento | Descrizione tecnica | Considerazione sugli appalti |
|---|---|---|
| Tubo prezincato | Realizzato in nastro di acciaio zincato in continuo; la striscia viene formata e saldata longitudinalmente | L'area di saldatura esterna potrebbe richiedere una riparazione ricca di zinco perché la saldatura danneggia localmente il rivestimento originale |
| Zincato a caldo dopo la saldatura | Il tubo nero completato viene immerso nello zinco fuso dopo la formatura e la saldatura | Lo zinco ricopre il corpo del tubo, la zona di saldatura e normalmente il tubo termina in modo più uniforme |
| Tubo elettrozincato | Lo zinco viene depositato elettroliticamente | Solitamente più sottile dei tradizionali rivestimenti per immersione a caldo e destinato ad un'esposizione relativamente lieve |
| Saldatura riparata ricca di zinco | Sulla zona di saldatura viene applicata vernice locale allo zinco, spray allo zinco o metallizzazione | Il metodo di riparazione e le prestazioni minime del rivestimento devono essere concordati prima della produzione |
Il processo ERW longitudinale consente diametro esterno, spessore della parete e rotondità stabili per la filettatura, la profilatura, la piegatura, la saldatura e l'assemblaggio meccanico. Le tolleranze dimensionali devono essere selezionate dallo standard del tubo ordinato piuttosto che dallo standard della materia prima.
La BS 1387 classifica tradizionalmente i tubi nelle serie leggera, media e pesante. La serie selezionata determina lo spessore della parete e la massa al metro. La sostituzione di un tubo strutturale generale con lo stesso diametro nominale non è sufficiente a meno che non vengano verificati il diametro esterno effettivo, lo spessore della parete, la compatibilità della filettatura e i requisiti del test di pressione o di tenuta.
Lo strato di zinco fornisce una protezione sacrificale al substrato di acciaio. La durabilità del rivestimento dipende dalla massa di zinco, dalla continuità del rivestimento, dalla categoria di esposizione, dalla condensa, dalla contaminazione da cloruri, dalla protezione dei bordi taglienti e dai danni durante la piegatura o l'installazione.
Il tubo può essere fornito liscio, filettato oppure filettato e bicchierettato. Filettature, preparazione delle estremità, condizioni del rivestimento e saldabilità devono essere specificate in fase di ordine. Le superfici zincate devono essere preparate localmente prima della saldatura e i fumi di saldatura devono essere controllati utilizzando un'adeguata procedura di ventilazione industriale.
Q195 offre una formabilità relativamente elevata ed è adatto per la fabbricazione leggera. Q235B fornisce un livello di resistenza più elevato per le strutture saldate generali. SS400 è un grado strutturale JIS con un carico di snervamento minimo di 245 MPa per spessori fino a 16 mm. Il Q345B legacy fornisce una resistenza maggiore, ma l'attuale approvvigionamento GB/T 1591 dovrebbe normalmente valutare i gradi della serie Q355 invece di presumere che Q345B rimanga la designazione attuale.
Un problema frequente nell'approvvigionamento è ordinare il "tubo BS 1387 Q195 SS400" senza definire quale requisito controlli il tubo finito.
Separiamo la specifica di acquisto in:
- Standard del tubo finito
- Grado di acciaio di base
- Serie dimensionali
- Percorso di produzione
- Percorso di rivestimento e massa di rivestimento
- Fine della preparazione
- Livello di ispezione e test
Ciò impedisce che le materie prime Q195 o SS400 vengano presentate in modo errato come prova automatica della conformità alla norma BS 1387. SS400 è una designazione generale di acciaio strutturale secondo JIS G 3101 piuttosto che un grado di tubo dedicato BS 1387.
Gli acquirenti spesso ricevono preventivi che indicano solo "zincato", senza specificare se il materiale è prezincato o zincato dopo la saldatura.
Definiamo:
- Percorso di galvanizzazione
- Massa o spessore minimo dello zinco
- Metodo di riparazione del cordone di saldatura
- Requisiti del rivestimento interno ed esterno
- Requisiti di riparazione di fine taglio
- Prova di adesione del rivestimento
- Metodo di misurazione dello spessore del rivestimento
Ciò consente all'acquirente di valutare il tubo in base all'atmosfera effettiva, alla condensa interna o all'ambiente di fabbricazione anziché fare affidamento su una finitura zincata indefinita.
La dimensione nominale del tubo non rappresenta direttamente il diametro esterno misurato. Un tubo filettato nominale da 1 pollice, ad esempio, non è un tubo con un diametro esterno effettivo di 25,4 mm.
Prima della produzione, possiamo confermare:
- Diametro esterno effettivo
- Spessore e serie della parete
- Dimensioni della filettatura e standard della filettatura
- Compatibilità presa
- Tolleranza sulla lunghezza
- Fine della quadratura
- Ovalità
- Rettilineità
- Massa per metro
Ciò riduce la mancata corrispondenza della filettatura, le perdite di accoppiamento, l'interferenza dell'attrezzatura e le rielaborazioni dell'installazione. La norma ISO 65 tratta in modo simile i tubi filettati in acciaio al carbonio attraverso serie dimensionali definite anziché solo dimensioni nominali in pollici.
| Sistema standard | Norma pertinente | Ambito |
|---|---|---|
| britannico | BS 1387:1985 | Specifiche legacy per tubi in acciaio avvitati, con bicchiere, a estremità liscia, saldati o filettabili |
| Europeo/britannico | Norma UNI EN 10255 | Attuale sostituto della BS 1387; Tubi in acciaio non legato adatti alla saldatura e alla filettatura |
| Internazionale | ISO 65 | Tubi in acciaio al carbonio idonei alla filettatura secondo ISO 7-1 |
| cinese | GB/T3091 | Tubi in acciaio saldati per mandata liquidi a bassa pressione |
| Materiale cinese | GB/T 700 | Acciai strutturali al carbonio inclusi Q195, Q215 e Q235 |
| Materiale cinese ad alta resistenza | GB/T1591 | Acciai strutturali bassolegati ad alta resistenza; le edizioni attuali utilizzano le designazioni della serie Q355 anziché la Q345 legacy |
| Materiale giapponese | JISG3101 | Acciai laminati per strutture generali, compreso SS400 |
| Tubo giapponese | JISG3444 | Tubi in acciaio al carbonio per scopi strutturali generali |
| russo/eurasiatico | GOST3262 | Tubazioni acqua e gas in acciaio |
| ASTM | ASTM A53/A53M | Tubo in acciaio saldato e senza saldatura nero e zincato a caldo |
| Galvanizzazione | EN ISO 1461 | Rivestimenti zincati a caldo su manufatti in ferro e acciaio |
Il tubo può essere utilizzato per produrre aarco del tetto della serra commerciale.
Per questa applicazione, l'acquirente deve definire il diametro esterno, lo spessore della parete, il percorso del rivestimento di zinco, il raggio di curvatura, l'ovalità dopo la piegatura, l'orientamento del cordone di saldatura, il carico di snervamento minimo e il metodo di riparazione locale per le aree forate o tagliate. I tubi prezincati Q195 sono adatti per archi dalla forma leggera quando il design strutturale lo consente, mentre i gradi più resistenti possono essere selezionati per campate più lunghe o maggiori carichi di vento e neve.
Le dimensioni finali del tubo e il grado strutturale devono essere verificati dal progettista della serra. Questa descrizione del prodotto non sostituisce i calcoli strutturali specifici del progetto.
I valori seguenti sono i limiti massimi tipici dell'analisi termica derivanti dagli standard dei materiali di riferimento. Nell'ordine di acquisto devono essere indicati l'esatto suffisso della qualità, la pratica di disossidazione, lo spessore del prodotto e l'edizione standard ordinata.
| Grado | Standard | C, massimo % | Sì, massimo. % | Mn, massimo. % | P, massimo % | S, massimo % | Elementi aggiuntivi |
|---|---|---|---|---|---|---|---|
| Q195 | GB/T 700 | 0,12 | 0,30 | 0,50 | 0,035 | 0,040 | Si applicano requisiti di grado e disossidazione |
| Q215A | GB/T 700 | 0,15 | 0,35 | 0,60 | 0,045 | 0,050 | Livello di qualità di grado A |
| Q235B | GB/T 700 | 0,20 | 0,35 | 1,40 | 0,045 | 0,045 | Livello di qualità di grado B |
| Q345B, eredità | Designazione precedente GB/T 1591 | 0,20 | 0,50 | 1,70 | 0,035 | 0,035 | Nb ≤0,07, V ≤0,15, Ti ≤0,20, soggetto a edizione |
| SS400 | JISG3101 | Non specificato | Non specificato | Non specificato | 0,050 | 0,050 | Il carbonio e il manganese sono controllati attraverso la produzione e la conformità delle proprietà meccaniche |
| Grado | Standard | Carico di snervamento minimo | Resistenza alla trazione | Allungamento minimo | Nota tecnica |
|---|---|---|---|---|---|
| Q195 | GB/T 700 | 195MPa | 315-430MPa | 33% | Elevata formabilità per la fabbricazione saldata per carichi leggeri |
| Q215A | GB/T 700 | 215MPa | 335-450MPa | 31% | Strutture generali sagomate e saldate |
| Q235B | GB/T 700 | 235MPa | 370-500MPa | 26% | Grado strutturale generale comune |
| Q345B, eredità | Designazione precedente GB/T 1591 | 345MPa | 470-630 MPa | 21% | Verificare rispetto all'edizione e allo spessore ordinati |
| SS400 | JISG3101 | 245MPa | 400-510MPa | 17% | I valori mostrati per lo spessore comune vanno da 5 mm fino a 16 mm |
Gli elementi di ispezione consigliati includono:
| Fase di ispezione | Elemento di controllo |
|---|---|
| Materiale in arrivo | Numero di colata, grado, composizione chimica, spessore del nastro e certificato di lavorazione |
| Formare | Diametro esterno, rotondità, allineamento del bordo e posizione del cordone di saldatura |
| Saldatura | Continuità della saldatura, profilo del cordone, apporto di calore e test non distruttivi online |
| Dimensionamento | OD, spessore della parete, ovalità, rettilineità e lunghezza |
| Galvanizzazione | Percorso del rivestimento, massa o spessore dello zinco, continuità, adesione e riparazione della saldatura |
| Terminare l'elaborazione | Sbavatura, angolo smussato, profilo della filettatura, calibro della filettatura e adattamento della presa |
| Collaudo finale | Prove di trazione, appiattimento, piegatura, perdite, idrostatiche o correnti parassite come ordinato |
| Documentazione | Tracciabilità del calore, rapporto di ispezione, rapporto di rivestimento, lista di imballaggio e documento EN 10204 |
-
