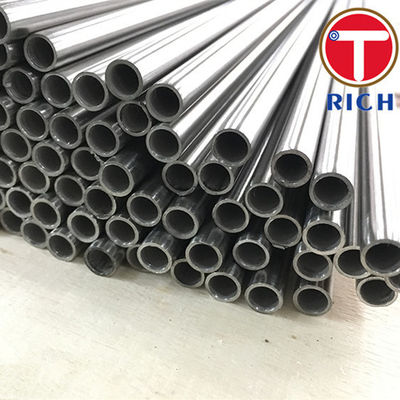

TORICH GB/T 18704 Tubi rivestiti in acciaio inossidabile per finalità strutturali
tubi rivestiti:Il materiale di base (strato interno) è costituito da una striscia di acciaio al carbonio, il materiale di rivestimento (strato esterno) è costituito da una striscia di acciaio inossidabile, stampaggio a saldatura continua ben avvolto.
Materiale:Q195,Q215,Q235,06Cr19Ni10,12Cr18Ni9,12Cr18Mn9Ni5N,12Cr17MnNi5N.
Piegamento:
Il grado di piegatura per metro del tubo composito deve essere conforme alle seguenti norme.
a) D< 89,0 mm, non superiore a 1,5 mm/m
b) D ≥ 59,0 mm, non superiore a 2,5 mm/m
Classificazione e codice
Il tubo composito è suddiviso in 4 tipi in base allo stato di consegna della superficie, il nome e il codice dello stato sono i seguenti:
a) Stato di non lucidatura superficiale
b) Stato di lucidatura superficiale SB
c) SSmallatura di superficiestato SP
d) Stato di sabbiatura superficiale SS
Il tubo composito è suddiviso in tre tipi in base alla forma della sezione trasversale:
a) tubo circolare R
b) tubo quadrato S
c) Tubo rettangolare Q
Durazione:
La rugosità della superficie esterna del tubo composito deve essere conforme alle seguenti norme:
Quando il diametro esterno di un tubo circolare non è superiore a 63,55 mm, la rugosità superficiale di un tubo circolare non deve essere inferiore a Ra)1.6 micron.
b) Quando il diametro esterno di un tubo circolare è superiore a 63,55 mm, la rugosità superficiale di un tubo circolare non deve essere inferiore a Ra 1,6 micron.
c) La rugosità superficiale dei tubi quadrati e rettangolari non deve essere inferiore aa)1.6 micron.
utilizzo:La presente norma si applica agli impianti comunali, alla fabbricazione di veicoli, alle ringhiere dei ponti, alle ringhiere del traffico, alle ringhiere ferroviarie, alle ringhiere delle piattaforme, alle catene ferroviarie, agli ornamenti architettonici,strutture in acciaio, dispositivi medici, mobili e componenti meccanici generali.
Diversione ammissibile del diametro esterno
| Condizione di consegna in superficie | Diametro esterno nominale | Tolleranza |
| Polizione- Polonese. (SB, SP) | ≤ 25 | ± 0.25 |
| > 25 ~ 40 | ± 0.30 |
| > 40 ~ 50 | ± 0.35 |
| > 50 ~ 60 | ± 0.40 |
| > 60 ~ 70 | ± 0.50 |
| > 70 ~ 80 | ± 0.60 |
| > 80 | ± 1%D |
| Altri prodotti di acciaio,Sand blasting ((SNB,SS) | ≤ 25 | ± 0.30 |
| > 25 ~ 50 | ± 0.40 |
| > 50 | ± 10%D |
Diversione ammissibile dello spessore della parete
| Spessore della parete(S) | Tolleranza (alto grado) | Tolleranza (grado medio) |
| ≥ 0,8 ~ 2.0 | ± 0.10 | ± 0.20 |
| > 2,0 ~ 3.0 | ± 0.15 | ± 0.30 |
| >3.0 | ± 5% S | ± 10% S |
TORICH Tubi rivestiti in acciaio inossidabile per fini strutturali
