Tubi temprati SA178a dello scambiatore di calore di ASTM A178 ERW
ContPerson : Richard SHEN
Numero di telefono : +86-13736164628
WhatsApp : +8613736164628
Quantità di ordine minimo : | 1 tonnellata | Prezzo : | USD 1500-2000 Per Ton |
---|---|---|---|
Imballaggi particolari : | In pacchi | Tempi di consegna : | 4-6 settimane |
Termini di pagamento : | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Capacità di alimentazione : | 500 tonnellate al mese |
Luogo di origine: | ZHEJIANG CINA | Marca: | TORICH |
---|---|---|---|
Numero di modello: | Brown Fintube |
Informazioni dettagliate |
|||
Certificazione: | ISO | Tipo: | SENZA CUCITURE, SALDATO |
---|---|---|---|
Applicazione: | Scambiatore di calore | Norma: | ASTM, JIS, AISI, BACCANO, EN |
Spessore: | 1mm-40mm | Diametro esterno: | 6-630mm |
Tecnica: | Trafilato a freddo | ||
Evidenziare: | tubi marroni dello scambiatore di calore della forcella del fintube,tubo di aletta incastonato aisi,tubo di aletta incastonato spessore di 1mm |
Descrizione di prodotto

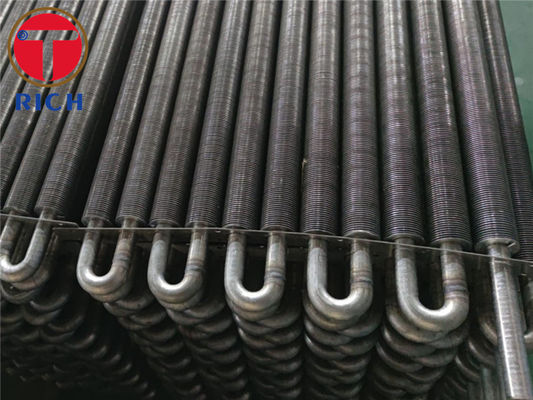

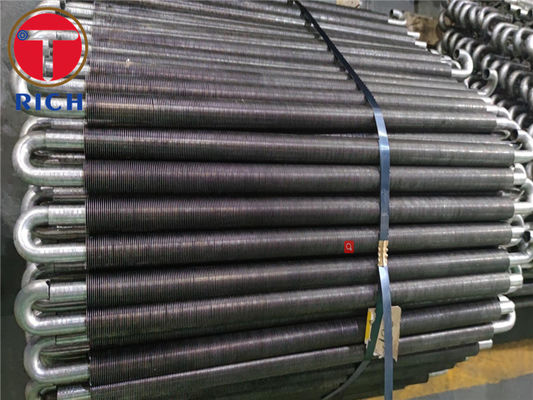

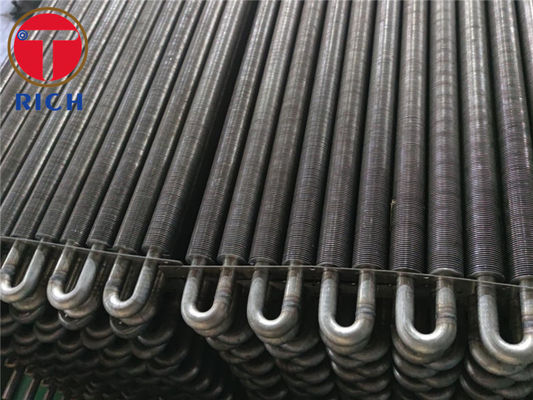

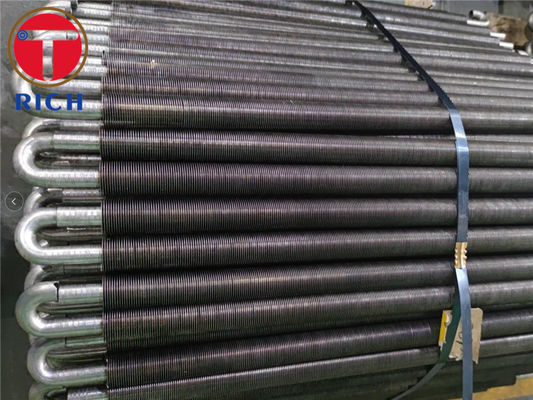

Lo scambiatore di calore della forcella di Brown Fintube Brown Fintube ha incastonato la metropolitana alettata
La linea di produzione inclusa del tubo alettato attrezzatura è fabbricata con successo dopo molti anni
di sperimenti e pratica e successivamente ha acceduto al mercato. L'attrezzatura è migliorata
in riferimento alla tecnologia avanzata dell'attrezzatura incastonata britannica del tubo alettato. Controllo dello SpA
il modo è sviluppato secondo i requisiti di produzione nazionale, l'operazione semplice - elaborando -
le facilità sostenenti complete ed i prodotti prodotti possono essere comparabili con attrezzatura avanzata
Il tubo alettato intarsiato di spirale è pre di elaborare una scanalatura a spirale con una certe larghezza e profondità sul tubo d'acciaio,
e poi intarsi la striscia d'acciaio sul tubo d'acciaio sul tornio. Nel processo d'avvolgimento, dovuto un sicuro precarichi,
la striscia d'acciaio sarà legata strettamente nella scanalatura a spirale, in modo da assicurare certa area di contatto fra l'acciaio
striscia ed il tubo d'acciaio. per impedire la striscia d'acciaio springback e cad, entrambe l'estremità dell'acciaio
la striscia sarà saldata sul tubo d'acciaio. per facilitare intarsio, ci sarà una determinata lacuna laterale fra
striscia d'acciaio e la scanalatura a spirale. Se lo spazio laterale è troppo piccolo per formare l'interferenza, il processo del mosaico è difficile
per continuare uniformemente. Inoltre, la striscia d'acciaio arrotolata ha sempre un determinato rimbalzo, che fa la striscia d'acciaio
ed il fondo della scanalatura a spirale non può essere collegato bene.
Prodotto che elabora i requisiti dell'attrezzatura a spirale incastonata del tubo alettato (incastonato)
1 profondità e stabilità del mosaico
1,1 staccano la prova della forza: più di 8kg o dello strappo di alluminio della striscia
una profondità di 1,2 intarsi: 0,35 ~ 0,5, secondo lo spessore della parete del tubo di fornace
una stabilità di 1,3 intarsi: il campione inserito della forza del primo pezzo in ogni spostamento soddisfa le richieste di 1,1
1,4 il tubo incastonato saranno fatti di acciaio inossidabile e del acciaio al carbonio e lo spessore della parete del tubo
non sia meno di 2mm
diametro 1,5 del tubo incastonato DN20 ~ 38 (norma americana britannica secondo 1,5 requisiti)
1,6 là non sono crepa o crepa sulla superficie del tubo dopo l'incastonatura
1,7 l'altezza del pezzo intarsiato saranno calcolati secondo il diametro del tubo - generalmente metà del diametro del tubo,
ma non più superiore 57 millimetri
un'accuratezza dimensionale di 2 prodotti
2,1 la lunghezza totale del segmento dell'ala sono - 5mm ~ + 5mm e l'accuratezza di moto di segmento sono - 0.3mm ~ + 0.4mm
un gioco di 2,2 fette + 0.21mm o più
perpendicularity 2,3 delle alette e dei tubi d'acciaio - 1 grado + a 1 grado
2,4 la planarità dell'intarsio sono -0.1mm ~ + 0.1mm, eccezione fatta per la differenza di altezza causata dalla tolleranza dell'aletta stessa di spessore
differenza di altezza di 2,5 intarsi - 0.1mm ~ + 0.1mm, eccetto la differenza di altezza causata dalla tolleranza dimensionale dell'aletta stessa
2,6 nell'ambito degli stati dello stesso materiale del tubo d'acciaio, dello stesso passo e del numero delle alette, la lunghezza dei tubi alettati differenti
cambia lo stessi dopo l'intarsiamento
una velocità di 3 mosaici
Il diametro esterno del tubo basso è 20 ~ 50 secondo il gioco del diametro e dello strato del tubo
