JIS G3462 Tubo in acciaio senza cuciture Acciaio in lega di carbonio per caldaie e scambiatori di calore
ContPerson : Richard SHEN
Numero di telefono : +86-13736164628
WhatsApp : +8613736164628
Quantità di ordine minimo : | 0.5tons | Prezzo : | negotiable |
---|---|---|---|
Imballaggi particolari : | In pacchi | Tempi di consegna : | 5-8 giorni di settimana |
Termini di pagamento : | L / C, T / T | Capacità di alimentazione : | 50000tons all'anno |
Luogo di origine: | La Cina | Marca: | Torich |
---|---|---|---|
Certificazione: | ISO 9001 TS16945 | Numero di modello: | JIS |
Informazioni dettagliate |
|||
Materiale: | SUS 310STB SUS316TB SUS316LTB DI SUS304TB SUS304LTB | Norma: | SA213 SA213M A213 SA312 JIS G3464 |
---|---|---|---|
OD: | 6-325mm | PESO: | 0.5-20mm |
Lunghezza: | 12m massimo | Certificato: | KR NK DELL'ABS GL LR BV DEL PED ASME AD2000 CCS |
Evidenziare: | tubatura dell'acciaio inossidabile di precisione,Metropolitana senza cuciture del acciaio al carbonio |
Descrizione di prodotto

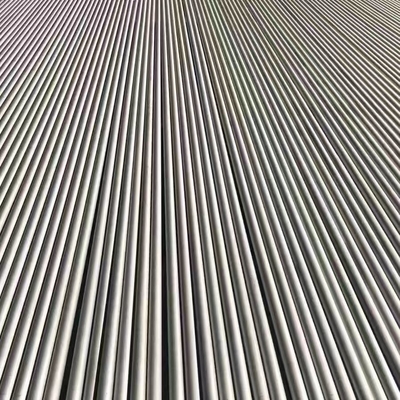

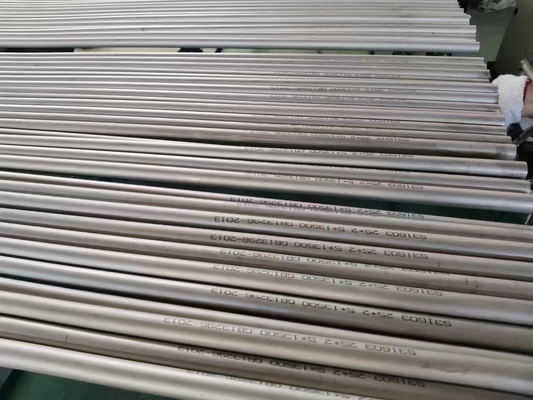

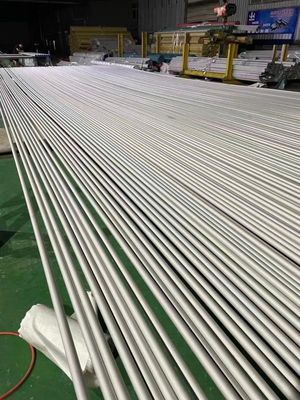

I tubi d'acciaio senza cuciture di SUS 310STB SUS316TB SUS316LTB di JIS 3463 SUS304TB SUS304LTB usano per la caldaia e lo scambiatore di calore
Materiale: SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB
Carico di snervamento ≥175Mpa o ≥206Mpa
Resistenza alla trazione ≥481Mpa o ≥521Mpa
Allungamenti ≥27% o ≥35%
Spianatura della prova H=1.09t/(0.09+t/D)
Prova scintillante 60° 12%D
Granulometria JIS G051
Prova idrostatica P=2Rt/D può essere avuto luogo tramite rilevazione non distruttiva del difetto
Prova non distruttiva: ECT
Acciaio inossidabile austenitico di JIS G 3463 per la caldaia ed i tubi dello scambiatore di calore
Tubi d'acciaio senza cuciture per gli scopi di pressione
Metodo dei prodotti: senza cuciture
Stato di consegna: Finito a freddo finito a caldo
Grado d'acciaio: 314 316 317 347
Norma pertinente: BACCANO DI KS D 3577 ASTM A 268 A249 A271 A632 17455 BS3059 JIS G 0320 JIS G 0321 J
GRADO D'ACCIAIO E COMPOSIZIONI CHIMICHE | ||||||||||
Seel il grado | Classe | C | Si | Mn | P | S | Ni | Cr | Mo | ecc |
SUS 304TB | Austenitico | 0.08max | 1.00max | 2.00max | 0.040max | 0.030max | 8.00-11.00 | 18.00-20.00 | - | - |
SUS 304HTB | 0.04-0.10 | 0.75max | 2.00max | 0.040max | 0.030max | 8.00-11.00 | 18.00-20.00 | - | - | |
SUS 304LTB | 0.030max | 1.00max | 2.00max | 0.040max | 0.030max | 9.00-13.00 | 18.00-20.00 | - | - | |
SUS310TB | 0.15max | 1.50max | 2.00max | 0.040max | 0.030max | 19.00-22.00 | 24.00-26.00 | - | - | |
SUS310STB | 0.08max | 1.50max | 2.00max | 0.040max | 0.030max | 19.00-22.00 | 24.00-26.00 | - | ||
SUS 316TB | 0.08max | 1.00max | 2.00max | 0.040max | 0.030max | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS 316HTB | 0.40-0.10 | 0.75max | 2.00max | 0.030max | 0.030max | 11.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS316LTB | 0.030max | 1.00max | 2.00max | 0.040max | 0.030max | 12.00-16.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS316TiTB | 0.080max | 1.00max | 2.00max | 0.040max | 0.030max | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | Ti: 5*C %max | |
SUS317TB | 0.080max | 1.00max | 2.00max | 0.040max | 0.030max | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
SUS317LTB | 0.030max | 1.00max | 2.00max | 0.040max | 0.030max | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
SUS347TB | 0.080max | 1.00max | 2.00max | 0.040max | 0.030max | 9.00-13.00 | 17.00-19.00 | - | N.B.:: 10*C %max | |
SUS347HTB | 0.40-0.10 | 1.00max | 2.00max | 0.030max | 0.030max | 9.00-13.00 | 17.00-20.00 | - | N.B.:: 8*C %-1,00 |
GRADO D'ACCIAIO E PROPRIETÀ MECCANICHE | |||||
Seel il grado | Trength di tensione Min del Mpa |
Strees della prova Min del Mpa |
Allungamento % | ||
OD<10mm | OD≥10mm OD<20mm | OD ≥20mm | |||
Provetta No.11 | Provetta No.11 | Provetta No.11 Provetta No.12 |
|||
SUS 304TB | 520 | 205 | 27 | 30 | 35 |
SUS 304HTB | 520 | 205 | 27 | 30 | 35 |
SUS 304LTB | 480 | 175 | 27 | 30 | 35 |
SUS310TB | 520 | 205 | 27 | 30 | 35 |
SUS310STB | 520 | 205 | 27 | 30 | 35 |
SUS 316TB | 520 | 205 | 27 | 30 | 35 |
SUS 316HTB | 520 | 205 | 27 | 30 | 35 |
SUS316LTB | 480 | 175 | 27 | 30 | 35 |
SUS316TiTB | 520 | 205 | 27 | 30 | 35 |
SUS317TB | 520 | 205 | 27 | 30 | 35 |
SUS317LTB | 480 | 175 | 27 | 30 | 35 |
SUS347TB | 520 | 205 | 27 | 30 | 35 |
SUS347HTB | 520 | 205 | 27 | 30 | 35 |
Divisione millimetro del OD |
Tolleranza sull'unità del OD: millimetro
|
||
Tubo senza saldatura finito a caldo | Tubo senza saldatura finito a freddo | Il laser del tubo saldato arco automatico ha saldato il tubo ed il tubo saldato della resistenza elettrica | |
Sotto 40 |
+0,4 -0,8 |
±0.25 | ±0.25 |
40 o più a ed escl. 50 | |||
50 o più a ed escl. 60 | |||
60 o più a ed escl. 80 | ±0.30 | ±0.30 | |
80 o più a ed escl. 100 | ±0.40 | ±0.40 | |
100 o più a ed escl. 120 |
+0,4 -1,2 |
+0,40 -0,60 |
+0,40 -0,60 |
120 o più a ed escl. 160 |
+0,4 -0,80 |
+0,40 -0,80 |
|
160 o più a ed escl. 200 |
+0,4 -1,8 |
+0,4 -1,2 |
+0,4 -1,20 |
200 o più |
+0,4 -2,4 |
+0,40 -1,60 |
+0,40 -1,60 |
Nota:
1. La tolleranza sul OD del tubo senza saldatura finito a freddo ferritico, del tubo saldato arco automatico e del tubo saldato della resistenza elettrica sarà ±0.10mm per il OD di sotto 25mm, ±0.15mm per un OD di 25mm o più a ed escludendo 40mm e ±0.20mm per un OD di 40mm o più a ed a parte 50mm
2. L'acquirente può specificare le tolleranze sul OD del tubo senza saldatura finito a freddo, tubo saldato arco automatico, il laser ha saldato il tubo ed il tubo saldato della resistenza elettrica sotto di 40mm in OD come ±0.20mm
Tolleranze su spessore della parete | Divisione del metodo di fabbricazione | Steeltube senza cuciture finito a caldo | Steeltube senza cuciture finito a freddo | Steeltube saldato di resistenza elettrica | ||||
Divisione di spessore della parete | Divisione del diametro esterno (millimetri) | sotto 100 | 100 o più | sotto 40 | 40 o più | sotto 40 | 40 o più | |
Tolleranze su spessore della parete % | sotto 2 | - | - | +0.4mm 0 |
+22 0 |
+0.4mm 0 |
+22 0 |
|
2 o più a ed escl. 2,4 | +40 0 |
- | +20 0 |
+20 0 |
||||
2,4 o più a ed escl. 3,8 | +35 0 |
+35 0 |
||||||
3,8 o più a ed escl. 4,6 | +33 0 |
+33 0 |
||||||
4,6 o più | +28 0 |
+28 0 |
||||||
Tolleranze su spessore della parete | - | all'interno di 22,8 di spessore della parete | - | - |
Divisione | Tolleranza di lunghezza | |
OD inferiore a 50 | inferiore a 7m |
+7mm 0 |
superiore a 7m | Aggiunga 3mm alla tolleranza laterale più data sopra per una piega di ogni 3mm o sue frazioni di lunghezza, tuttavia il valore massimo sarà 15mm | |
OD superiore a 50 | inferiore a 7m |
+10mm 0 |
superiore a 7m | Aggiunga 3mm alla tolleranza laterale più data sopra per una piega di ogni 3mm o sue frazioni di lunghezza, tuttavia il valore massimo sarà 15mm |
Durezza: HRB 90max
