Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | E355 | standard: | EN10305-1 |
|---|---|---|---|
| Lunghezza: | 12m massimo | Estremità: | Pianura |
| certificato: | SGS BV | Condizione: | Ricottura luminosa |

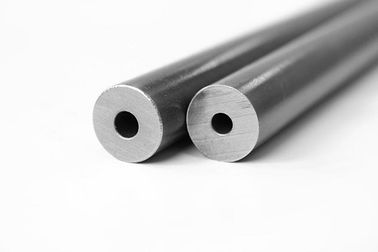

Metropolitana d'acciaio di precisione EN10305-1, taglio della tubatura del cilindro idraulico alla lunghezza specificata
Intervallo di grandezza:
O.D.: 6-380mm
W.T.: 1-35mm
L: max12000mm
Grado d'acciaio e composizioni chimiche:
| Grado d'acciaio | C | Si | Mn | P | S | Al | |
| Nome d'acciaio | Numero d'acciaio | massimo | massimo | massimo | massimo | massimo | min |
| E215 | 1,0212 | 0,10 | 0,05 | 0,70 | 0,025 | 0,025 | 0,025 |
| E235 | 1,0308 | 0,17 | 0,35 | 1,20 | 0,025 | 0,025 | - |
| E355 | 1,0580 | 0,22 | 0,55 | 1,60 | 0,025 | 0,025 | - |
Norma:
Tubi trafilati a freddo EN10305-1/di rotolamento senza cuciture acciaio
Applicazione:
Per la metropolitana cilindro dell'olio/del cilindro idraulico/le catene e parti dell'escavatore
| Proprietà meccaniche alla temperatura ambiente | |||||||||||||
| Grado d'acciaio | Valori minimi per lo stato di consegna | ||||||||||||
| Nome d'acciaio | Nubmer d'acciaio | (+Cc) | (+LCc) | (+SR) | (+Ad) | (+N) NBK | |||||||
| Mpa di rm | Un % | Mpa di rm | Un % | Mpa di rm | Mpa di ReH | Un % | Mpa di rm | Un % | Mpa di rm | Mpa di ReH | Un % | ||
| E215 | 1,0212 | 430 | 8 | 380 | 12 | 380 | 280 | 16 | 280 | 30 | 290-430 | 215 | 30 |
| E235 | 1,0308 | 480 | 6 | 420 | 10 | 420 | 350 | 16 | 315 | 25 | 340-480 | 235 | 25 |
| E355 | 1,0580 | 640 | 4 | 580 | 7 | 580 | 450 | 10 | 450 | 22 | 490-630 | 355 | 22 |
braccio: resistenza alla trazione; ReH: carico di snervamento superiore; A: allungamento dopo la frattura
b 1Mpa=1N/mm2
la c secondo il grado di lavorazione a freddo nel passaggio di rifinitura il carico di snervamento può quasi essere alta quanto la resistenza alla trazione.
Per gli scopi di calcolo le seguenti relazioni sono raccomandate:
per lo stato +C di consegna: Rm di ReH ≥0.8
per lo stato +LC di consegna: Rm di ReH ≥0.7
la d per il calclulation purposes la seguente relazione è raccomandata: ReH≥0.5Rm
la e per i tubi con il diametro esterno ≤30mm e lo spessore della parete ≤3mm i valori del minimim di ReH sono 10Mpa più basso dei valori arresi questa Tabella
f per i tubi con diameter>160mm esterno: ReH≥420Mpa
Nota: Il grado d'acciaio speciale è inoltre disponibile, secondo la richiesta del cliente.
