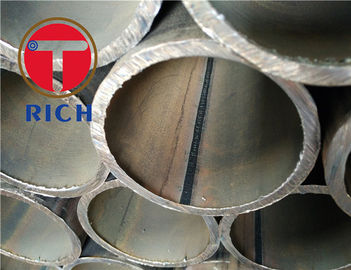

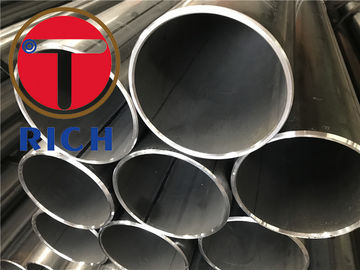

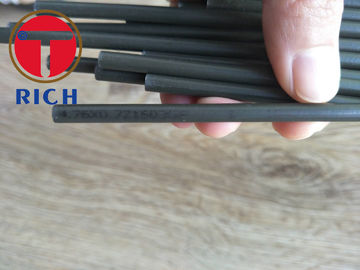

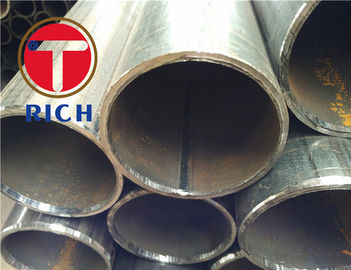

Il Sae J526 ha saldato la metropolitana dell'acciaio a basso tenore di carbonio per la refrigerazione automatica/idraulico

Descrizione di prodotto

Tubatura saldata J526 dell'acciaio a basso tenore di carbonio di SAE per refrigerazione automatica, idraulica





Applicazione: le coperture hanno saldato la tubatura a parete semplice dell'acciaio a basso tenore di carbonio destinata a generalautomotive, alla refrigerazione, ad idraulici ed altre simili applicazioni che richiedono la tubatura di un forbending adatto di qualità, scintillanti, bordanti, formantesi e brasanti.



dimensione: lunghezza--PESO di 2~12m--2~4.5mm OD--16~50mm



Fabbricazione: La tubatura sarà fatta da una singola striscia dell'acciaio a forma di in una forma tubolare, il ofwhich dei bordi si unisce e sigillato tramite un processo adatto della saldatura. Dopo la saldatura, la perla sarà rimossa dal theoutside per fornire una superficie regolare del giro e la tubatura sarà elaborata in un tal modo quanto al prodotto finito di producea che soddisfarà tutte le richieste di questo documento. Questo tipo di tubatura è tipicamente stato arrotolato che diritto del availablein sia. I requisiti di rettitudine dovrebbero essere accordati su fra il andpurchaser del fornitore.





Oggetti di ispezione:

composizione chimica

Prova di trazione

Esame ultrasonico

Rilevazione del difetto del flusso turbolento

Prova di piegatura

Spianatura della prova



Tolleranza ammissibile di spessore esterno della parete e del diametro (millimetro)



Tipo di metropolitana d'acciaio	Dimensione del tubo d'acciaio		Tolleranza ammissibile
			Classe media	Di alta classe
Laminato a caldo tubo (espulso ed in espansione)	Diametro esterno D	Tutti	±1% (min.+/-0.50)	-
	Spessore della parete	Tutti	+15%/-12.5% (min.+4.5/-4.0)	-
Tubo (laminato a freddo) trafilato a freddo	Diametro esterno D	6~10	±0.2	±0.15
		>10~30	±0.40	±0.20
		>30~50	±0.45	±0.30
		>50	±1%	±0.8%
	Spessore della parete	<1>	±0.15	±0.12
		>1~3	+15% -10%	+12,5% -10%
		>3	+12,5% -10%	±10%
Nota: Per i tubi caldo-in espansione con diameter>35mm esterno, la tolleranza ammissibile di spessore della parete is±18%.





Proprietà meccaniche longitudinali dei tubi d'acciaio



NO.	Grado d'acciaio	Resistenza alla trazione (Mpa)	Limite di snervamento (Mpa)		Allungamento dopo la rottura (%)
			s<16>	s>16
			Non di meno che
1	10	335~475	205	195	24
2	20	410~550	245	235	20
3	Q295	430~610	295	285	22
4	Q345	490~665	325	315	21





Vantaggio competitivo:

Buona fonte di materia prima dall'acciaio di Bao.

Termine di consegna rapido secondo il PO e l'accordo.

Prodotti esattamente secondo la norma ed il requisito del cliente.

Gruppo con esperienza dell'esportazione per servizio di assistenza al cliente, risposta rapida entro 24 ore.



Sito di produzione:













Metodi di prova:

Prova di trazione



Spianatura della prova



Prova espandentesi della deriva



Ispezione dimensionale



Misura di rugosità



Examincation visivo



prova Non-distruttiva

a. Provi ad imperfezioni longitudinali

-  Prova del flusso turbolento - EN10246-3, livello E3

-  prova ultrasonica - EN10246-7, livello U3



b. Perdita-tenuta

-  La prova non distruttiva per la verifica di perdita-tenuta sarà effettuata conformemente a EN10246-1





EN10305 consiste di seguenti parti nell'ambito del titolo generale «tubi d'acciaio per le applicazioni di precisione - condizioni tecniche di fornitura»



Parte 1:  Tubi trafilati a freddo senza cuciture



Parte 2:  Tubi trafilati a freddo saldati



Parte 3:  Tubi graduati freddo saldati



Parte 4:  Tubi trafilati a freddo senza cuciture per le centrali elettriche idrauliche e pneumatiche



Parte 5:  Tubi quadrati e rettangolari saldati e freddo graduati



Parte 6:  Tubi trafilati a freddo saldati per le centrali elettriche idrauliche e pneumatiche



Riferimenti normativi:



EN10002-1, materiali metallici - prova di trazione - parte 1: Metodo di prova alla temperatura ambiente



EN10020, definizione e classificazione dei gradi di acciaio



EN10021, requisiti di consegna tecnici generali per acciaio e prodotti del ferro



EN10027-1, sistemi di designazione per acciaio - parte 1: Nomi d'acciaio, simboli principali



EN10027-2, sistemi di designazione per acciaio - parte 2: Sistemi numerici



EN10052, vocabolario dei termini di trattamento termico per i prodotti ferrosi.



EN10204, prodotti metallici - tipi di documenti di ispezione



EN10233, materiali metallici - metropolitana - appiattire prova



EN10234, materiali metallici - metropolitana - prova espandentesi della deriva



EN10246-1, prova non distruttiva dei tubi d'acciaio - parte 1:  Prova elettromagnetica automatica (eccetto sommerso arco-saldato) dei tubi d'acciaio ferromagnetici senza cuciture e saldati per la verifica di perdita-tenuta idraulica



EN10246-3, prova non distruttiva dei tubi d'acciaio - parte 3: Prova automatica del flusso turbolento (eccetto sommerso arco-saldato) dei tubi d'acciaio senza cuciture e saldati per rilevazione delle imperfezioni



EN10246-5, prova non distruttiva dei tubi d'acciaio - parte 5: Trasduttore periferico pieno automatico di magnetica/prova di tenuta di cambiamento continuo (expcept sommerso arco-saldato) dei tubi d'acciaio ferromagnetici senza cuciture e saldati per la rilevazione delle imperfezioni longitudinali



EN10246-7, prova non distruttiva dei tubi d'acciaio - qualificazione e competenza del personale di prova non distruttiva dei Livelli 1 e 2.



En ISO377, acciaio e prodotti siderurgici - posizione e preparazione dei campioni e delle provette per prova meccanica (377:1997 di iso)



Iso 2566-1, acciaio - conversione dell'en dei valori di allungamento - parte 1: Carbonio ed acciai bassolegati (EN102566-1: 1984)



Prodotti siderurgici dell'en 10168, - documenti di ispezione - informazioni e descrizione della lista



Tubi d'acciaio senza cuciture e saldata di ENV10220, - dimensioni e masse per lunghezza di unità



EN10266, tubi d'acciaio, montaggi e sezioni vuote strutturali - definizioni e simboli per uso nelle norme del prodotto



Iso 4287, specifiche di prodotto geometriche (GPS) - struttura di superficie dell'en: Metodo di profilo - termini, definizione e parametri di struttura della superficie (4287:1997 di iso)
