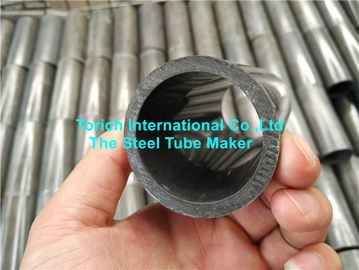

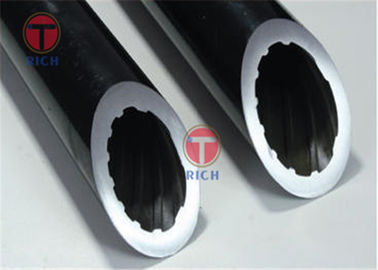

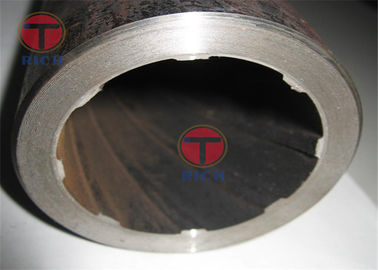

Tubi di acciaio senza cuciture rigati multi- di GB/T 20409 per la caldaia ad alta pressione

Descrizione di prodotto

Tubi di acciaio senza cuciture Multi-rapinati di GB/T 20409 per la caldaia High-pressure

Applicazione: L'acciaio per costruzioni edili del carbonio di alta qualità, unisce in lega la stiratura a freddo dell'acciaio per costruzioni edili o il tubo interno laminato a freddo del filo per le caldaie adatte a produrre l'alta pressione e sopra pressione

Dimensione: Lunghezza--8-12m
           OD--28.6-66.7mm
           PESO--6.38-18.33mm
           Curvatura--≤1.0mm/m

Qualità di superficie:
le superfici interne ed esterne di 1.The dei tubi filettati femminili non sono permesse avere le crepe, i popolare, i nodi, i popolare e delaminazioni. Questi difetti dovrebbero completamente essere rimossi. La profondità di rimozione di difetto non dovrebbe superare 10% dello spessore della parete e lo spessore della parete reale al sito di riempimento di rimozione non dovrebbe essere di meno che lo spessore della parete. La deviazione permissibile minima di spessore, lo spazio dovrebbe essere arrotondata
la forma 2.The del filo dovrebbe essere tenuta intatta. Non ci deve essere disegno, l'arricciatura o crollo.
le superfici diritte interne ed esterne di 3.The internamente dei tubi filettati (coni retinici di centro non affilati compresi) saranno permesse avere una profondità di non più di 4% dello spessore della parete minimo e un massimo di 0,2 millimetri.
le imperfezioni locali 4.Other che non superano lo spessore della parete per permettere le deviazioni negative sono permesse esistere.
le scale 5.Oxide sulle superfici interne ed esterne internamente del tubo filettato dovrebbero essere rimosse in modo che lo strato sottile dell'ossido non interferisca con l'ispezione.



Il grado e la composizione chimica di acciaio

Numero	Marca	composizione chimica (frazione di massa)/%
		C	Mn	Si	Cr	Mo	S	P
1	20G	0.17~0.23	0.35~0.65	0.17~0.37	--	--	≤0.020	≤0.025
2	20MnG	0.17~0.23	0.70~1.00	0.17~0.37	--	--	≤0.020	≤0.025
3	25MnG	0.22~0.29	0.7~1.00	0.17~0.37	--	--	≤0.020	≤0.025
4	12CrMoG	0.08~0.15	0.40~0.70	0.17~0.37	0.40~0.70	0.40~0.55	≤0.020	≤0.025
5	15CrMoG	0.12~0.18	0.40~0.70	0.17~0.37	0.80~1.10	0.40~0.55	≤0.020	≤0.025
Note1: Il contenuto residuo dell'elemento di 20G, 20MnG, 25MnG dovrebbe soddisfare: Cu≤0.20%, Cr≤0.25%, Ni≤0.25%, V≤0.08%, Mo≤0.15%; Gli elementi restanti di altre marche dovrebbero soddisfare: Cu≤0.20%, Ni≤0.30%. Note2: L'alluminio solubile in acido in acciaio 20G non dovrebbe essere più di 0,010%. Note3: Il contenuto dell'azoto dell'acciaio prodotto dal convertitore dell'ossigeno più la raffinazione della fornace non dovrebbe essere più di 0,008%.



La dimensione dei tubi interni della vite e la deviazione permissibile dei parametri del filo

Codice	Progetto	Tipi deviazione permissibile dei denti «di A»	Tipi deviazione permissibile dei denti «di B»
A	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	--
B	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	--	±0.15mm ±0.20mm ±0.25mm ±0.30mm
C	Identificazione della radice della filettatura: O.D- (1.11×Minimum W.T×2) O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm
E	Identificazione di minimo	Deviazione negativa a zero	Deviazione negativa a zero
F	Minimo W.T	+22% 0	+22% 0
G	Punte del filo	--	--
I	Larghezza superiore del filo	--	--
	Altezza del filo: O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.3mm	±0.18mm ±0.20mm ±0.23mm ±0.28mm
K	Angolo laterale del filo.	±15°	±15°
O	raggio dell'angolo arrotondato alla radice del filo	--	--
M.	Passo del filo	±3.2mm	±3.2mm
N	Cavo del filo	punte di ±3.2mm×thread	punte di ±3.2mm×thread
	Angolo di elica	Valutazione	Valutazione
T	Larghezza superiore del filo (assiale)	±1.3mm	±1.3mm
U	Larghezza di scanalatura (assiale) superiore del filo	--	--
Per il tipo B, la deviazione massima di tutta l'altezza di filo può superare la deviazione permissibile specificata nella tavola, ma non dovrebbe superare la deviazione permissibile di 0.08mm e l'altezza media di tutta infila dovrebbe essere in conformità con la gamma data di deviazione. La valutazione è basata sull'asse del tubo.
