ASTM A789 Super Duplex 2507 Tubo di acciaio inossidabile a freddo per la petrochimica
|
Dettagli:
|
|
| Luogo di origine: | La Cina |
|---|---|
| Marca: | TORICH |
| Certificazione: | ISO 9001 ISO 14001 TS 16949 |
| Numero di modello: | GB/T 14976 |
|
Termini di pagamento e spedizione:
|
|
| Quantità di ordine minimo: | 1 tonnellata |
| Prezzo: | negotiable |
| Imballaggi particolari: | Imballando nella scatola di legno, nei pacchi esagonali o in altri modi in condizione di navigare. |
| Tempi di consegna: | 45 giorni |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 40000 tonnellate/anno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Tubi senza cuciture dell'acciaio inossidabile per trasporto fluido GB/T 14976 | Materiale: | 302,304,304L/N, 316L/N |
|---|---|---|---|
| superficie: | lucidatura | Applicazione: | 302,304,304L/N, 316L/N |
| Forma: | Round | OD: | 4-1200mm |
| PESO: | 0.3-200mm | Lunghezza: | 1-12m |
| Evidenziare: | Tubo rotondo in acciaio inox,acciaio inossidabile del tubo |
||
Descrizione di prodotto
Tubi senza cuciture dell'acciaio inossidabile per trasporto fluido GB/T 14976
Spec.:
Materiale:
Intervallo di grandezza: OD: 4-1200mm
PESO: 0.3-200mm
Lunghezza generale: 1-12m
Tolleranza:
Secondo la seguente richiesta dei clienti o delle tavole.
Tabella 1 la tolleranza dell'unità esterna di spessore della parete e del diametro: millimetro
| (Estrusione, espansione) tubo d'acciaio a laminazione a caldo | (Rotolamento) tubo d'acciaio trafilato a freddo | ||||||
| Diamension | Tolleranza | Diamension | Tolleranza | ||||
| PA ordinario del grado | PC dell'alto grado | PA ordinario del grado | PC dell'alto grado | ||||
|
Diametro esterno nominale D |
68~159 | ±1.25%D | ±1%D |
Diametro esterno nominale D |
6~10 | ±0.20 | ±0.15 |
| >10~30 | ±0.30 | ±0.20 | |||||
| >30~50 | ±0.40 | ±0.30 | |||||
| >50~219 | ±0.85%D | ±0.75%D | |||||
| >159 | ±1.5%D | >219 | ±0.9%D | ±0.8%D | |||
|
Spessore della parete nominale S |
<15 |
+15%S -12.5%S |
±12.5%S |
Spessore della parete nominale S |
≤3 | ±12%S | ±10%S |
| ≥15 |
+20%S -15%S |
>3 |
+12.5%S -10%S |
±10%S | |||
Table2 la tolleranza dell'unità minima di spessore della parete: millimetro
| Metodo di fabbricazione | Diamension | Tolleranza | |
| PA ordinario del grado | PC dell'alto grado | ||
|
(Estrusione, espansione) tubo d'acciaio a laminazione a caldo W-H |
Smin<15 |
mindi +25%S 0 |
mindi +22.5%S 0 |
| Smin≥15 |
mindi +32.5%S 0 |
||
|
(Rotolamento) tubo d'acciaio trafilato a freddo W-C |
Tutta la parete Tickness |
mindi +22%S 0 |
mindi +20%S 0 |
Grado della tabella 3 e componente del prodotto chimico
| No. | GB/T 20878 | Grado | Componente chimica (frazione) di qualità/% | |||||||||||
| No. | Codice unificato di Digital | C | Si | Mn | P | S | Ni | Cr | Mo | Cu | N | Altri | ||
| 1 | 13 | S30210 | 12Cr18Ni9 | 0,15 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~10.00 | 17.00~19.00 | - | - | 0,10 | - |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | - | - |
| 3 | 18 | S30403 | 022Cr19Ni10 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~12.00 | 18.00~20.00 | - | - | - | - |
| 4 | 23 | S30458 | 06Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | 0.10~0.16 | - |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 0,030 | 1,00 | 2,50 | 0,035 | 0,030 | 7.50~10.50 | 18.00~20.00 | - | - | 0.15~0.30 | N.B.:: 0,15 |
| 6 | 25 | S30453 | 022Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | 0.10~0.16 | - |
| 7 | 32 | S30908 | 06Cr23Ni13 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 12.00~15.00 | 22.00~24.00 | - | - | - | - |
| 8 | 35 | S31008 | 06Cr25Ni20 | 0,08 | 1,50 | 2,00 | 0,035 | 0,030 | 19.00~22.00 | 24.0~26.00 | - | - | - | - |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | 0.04~0.10 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | Ti: 5C~0.70 |
Sistema di trattamento termico della tabella 4, proprietà meccaniche della metropolitana d'acciaio e densità raccomandati
| Tipo di organizzazione | No. | GB/T 20878 | Grado | Sistema raccomandato di trattamento termico | Proprietà meccaniche |
Densità ρ/(kg/dm2) |
|||
| No. | Codice digitale unificato |
Resistenza alla trazione Rm/MPa |
Forza di plastica specificata di allungamento Rp0.2/MPa |
Allungamento di percentuale dopo la frattura A/% |
|||||
| Non di meno che | |||||||||
| Austenitico | 1 | 13 | S30210 | 12Cr18Ni9 | 1010℃~1150℃, freddo o altrimenti | 520 | 205 | 35 | 7,93 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 1010℃~1150℃, freddo o altrimenti | 520 | 205 | 35 | 7,93 | |
| 3 | 18 | S30403 | 022Cr19Ni10 | 1010℃~1150℃, freddo o altrimenti | 480 | 175 | 35 | 7,90 | |
| 4 | 23 | S30458 | 06Cr19Ni10N | 1010℃~1150℃, freddo o altrimenti | 550 | 275 | 35 | 7,93 | |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 1010℃~1150℃, freddo o altrimenti | 685 | 345 | 35 | 7,98 | |
| 6 | 25 | S30453 | 022Cr19Ni10N | 1010℃~1150℃, freddo o altrimenti | 550 | 245 | 40 | 7,93 | |
| 7 | 32 | S30908 | 06Cr23Ni13 | 1010℃~1150℃, freddo o altrimenti | 520 | 205 | 40 | 7,98 | |
| 8 | 35 | S31008 | 06Cr25Ni20 | 1010℃~1150℃, freddo o altrimenti | 520 | 205 | 40 | 7,98 | |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010℃~1150℃, freddo o altrimenti | 520 | 205 | 35 | 8,00 | |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010℃~1150℃, freddo o altrimenti | 480 | 175 | 35 | 8,00 | |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040℃, freddo o altrimenti | 515 | 205 | 35 | 7,98 | |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000℃~1100℃, freddo o altrimenti | 530 | 205 | 35 | 7,90 | |
Oggetto di ispezione del tubo dell'acciaio della tabella 5, metodo di prova e quantità di campionatura
| No. | Oggetto di ispezione | Quantità del campionamento | Metodo di campionamento | Metodo di prova |
| 1 | Componente chimica | Prelevi un campione di ogni furance | GB/T 20066 | GB/T 223, GB/T 11170, GB/T20123, GB/T 20124 |
| 2 | Prova di trazione | Prelevi un campione fra due tubi d'acciaio di ogni lotto | GB/T 2975 | GB/T 228,1 |
| 3 | Spianatura della prova | Prelevi un campione fra due tubi d'acciaio di ogni lotto | GB/T 246 | GB/T 246 |
| 4 | Prova scintillante | Prelevi un campione fra due tubi d'acciaio di ogni lotto | GB/T 242 | GB/T 242 |
| 5 | Prova idraulica | Ogni pezzo | - | GB/T 241 |
| 6 | Prova ultrasonica | Ogni pezzo | - | GB/T 5777-2008 |
| 7 | Prova di gorgo | Ogni pezzo | - | GB/T 7735-2004 |
| 8 | Prova di corrosione intercristallina | Prelevi un campione fra due tubi d'acciaio di ogni lotto | GB/T 4334-2008 | GB/T 4334-2008 |
Confronto del grado dell'acciaio inossidabile della Tabella A.1
| No. | GB/T 20878-2007 | ASTM A 959-09 |
JIS G4303-2005 JIS G 4311-1991 |
15510:2003 di ISO/TS 4955:2005 di ISO |
En 10088:1-2005 |
ΓOCT 5632-1972 |
|
| Codice unificato di Digital | Grado | ||||||
| 1 | S30210 | 12Cr18Ni9 | S30200,302 | SUS302 | X10CrNi18-8 | X10CrNi18-8,1.4310 | 12X18H9 |
| 2 | S30408 | 06Cr19Ni10 | S30400,304 | SUS304 | X5CrNi18-9 | X5CrNi18-10,1.4301 | - |
| 3 | S30403 | 022Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | X2CrNi19-11,1.4306 | 03X18H11 |
| 4 | S30458 | 06Cr19Ni10N | S30451,304N | SUS304N1 | X5CrNiN18-8 | X5CrNiN19-9,1.4315 | - |
| 5 | S30478 | 06Cr19Ni9NbN | S30452, XM-21 | SUS304N2 | - | - | - |
| 6 | S30453 | 022Cr19Ni10N | S30453,304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-10,1.4311 | - |
| 7 | S30908 | 06Cr23Ni13 | S30908,309S | SUS309S | X12CrNi23-13 | X12CrNi23-13,1.4833 | - |
| 8 | S31008 | 06Cr25Ni20 | S31008,310S | SUS310S | X8CrNi25-21 | X8CrNi25-21,1.4845 | 10X23H18 |
| 9 | S31608 | 06Cr17Ni12Mo2 | S31600,316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2,1.4401 | - |
| 10 | S31603 | 022Cr17Ni12Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2,1.4404 | 03X17H14M3 |
| 11 | S31609 | 07Cr17Ni12Mo2 | S31609,316H | - | - | X3CrNiMo17-13-3,1.4436 | - |
| 12 | S31668 | 06Cr17Ni12Mo2Ti | S31635,316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-2,1.4571 | 08X17H13M2T |
Elaborazione: W-H, W-C
Condizioni tecniche di fornitura: Trattamento termico e marinare o trattamento termico protettivo dell'atmosfera
Ampiamente usato nel campo di: Trasport fluido

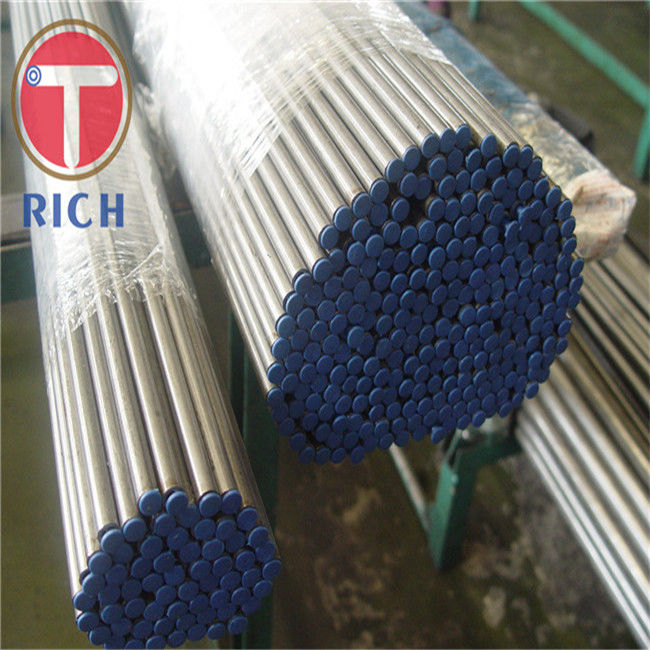

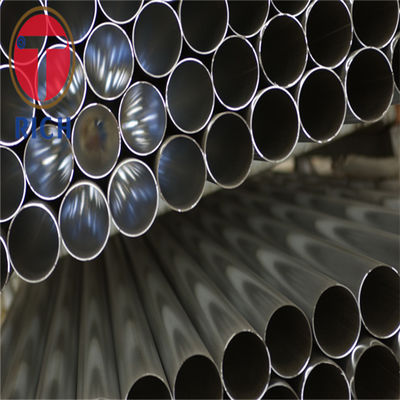

Immagini di prodotto:
